Prijímač pre riadenie zemných strojov MC-1D s magnetmi, sety a rôzne varianty

Podrobný popis

MC-1D s magnetmi

Systém pre riadenie rýpadiel, ktorý umožňuje ovládať výšku pracovného prvku stroja z kabíny obsluhy.

Obsluha tak má neustály prehľad o výške lopaty alebo radlice stroja vzhľadom k stanovenej referenčnej línii (označenej hladinou lasera). Pozorovaním indikácií na snímači stroja (alebo na displeji v kabíne) obsluha získava informáciu, či môže ešte materiál zbierať/kopať – či je už v predpokladanej hĺbke, čím odpadá podrezávanie a kopanie.

Systém sa skladá z laserového senzora, ktorý prijíma signál z hladiny lasera a pomocou LED indikátorov informuje obsluhu o aktuálnej výške, na ktorú má byť pracovný prvok (vedierko, radlica) nastavený. Táto informácia sa objaví aj na kabínovom prijímači (RD-1MC), ktorý slúži ako displej. Takto konfigurovaná zostava umožňuje rýchlo a efektívne vykonávať zemné práce aj so sklonmi - bez nutnosti vykonávať kontrolné merania.

• Univerzálne riešenie pre mnoho typov strojov (buldozéry, bagre, rýpadlo-nakladače)
• Rýchlejšia práca, vyššia efektivita – stroj toho zvládne viac súčasne
• Zvýšená presnosť práce
• Úspora materiálu vďaka presnejšiemu vyrovnaniu povrchu
• Najjednoduchšie riešenie pre ovládanie prevádzky stroja - jednoduché, intuitívne ovládanie
• Jednoduchá a rýchla inštalácia - montáž/demontáž snímačov zo stroja, ľahký prenos na iný stroj
• Žiadne opravy, žiadne kopanie - menšie riziko ľudskej chyby
• Úspora času - menej nepriamych meraní, zníženie počtu kontrol počas práce (prácu je možné priebežne sledovať bez opustenia kabíny)
• Riadenie práce v kabíne operátora - prenos signálu na displej kabíny (MC-RD1)

Ovládajte chod stroja, pracujte rýchlejšie, presnejšie a ekonomickejšie

Pri vykonávaní zemných prác strojmi vznikajú problémy súvisiace s niveláciou. Doteraz boli do tohto procesu zapojení ďalší ľudia (alebo zememeračské tímy). Staveniská využívajúce takéto metódy sú často drahé, majú dlhú životnosť a vyžadujú špecializáciu a vysokú presnosť. Dá sa to urobiť jednoduchšie, presnejšie a rýchlejšie?



Tento proces je možné automatizovať, zjednodušiť a skrátiť pomocou laserovej technológie, ktorá uľahčuje a urýchľuje prácu v každej fáze. V tomto riešení dokáže laserový elektronický systém vďaka senzoru inštalovanému na ramene rýpadla riadiť výšku a sklon výkopu. Práca je presnejšia a rýchlejšia. Systém Nivel System MC-1D je hotová pojazdná sada, montáž nie je problém a obsluha stroja ju môže vykonať bezprostredne pred zahájením nivelácie a po práci je možné prvky uložiť do kufra.

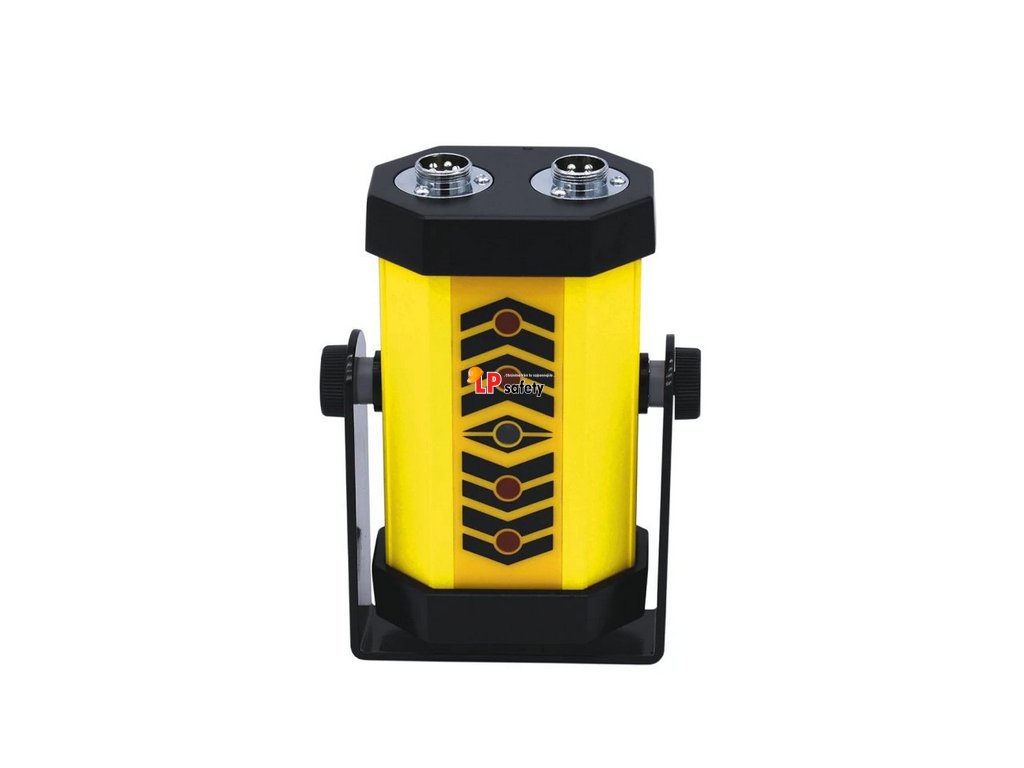

Laserový senzor MC-1D je pripevnený k stroju pomocou svoriek. Jasný a jasný diódový displej (LED) na senzore informuje obsluhu, či má v daný okamih lopatu spustiť alebo zdvihnúť. MC-1D má navyše schopnosť prenášať signál cez kábel do prijímača MC-RC1, ktorý (fungujúci ako displej v kabíne) informuje obsluhu o aktuálnej polohe lopaty a radlice – to je dôležité pri pracovných podmienkach zabrániť obsluhe v sledovaní senzora MC-1D. Pokiaľ je požadovaný sklon nastavený na úrovni, môže ho operátor realizovať na základe nameraných hodnôt senzorov, bez merania, bez prevodov a bez rizika chyby – a predovšetkým oveľa rýchlejšie!





MC-1D – prijímač strojov so vstavanou nabíjateľnou batériou MC-RC1 -ukazovateľ do kabíny Kábel spájajúci prijímač s displejom v kabíne Kábel pre pripojenie zdroja 12V / 24V (svorky) Nabíjačka Prepravný kufrík



+ Variant vybraného príslušenstva

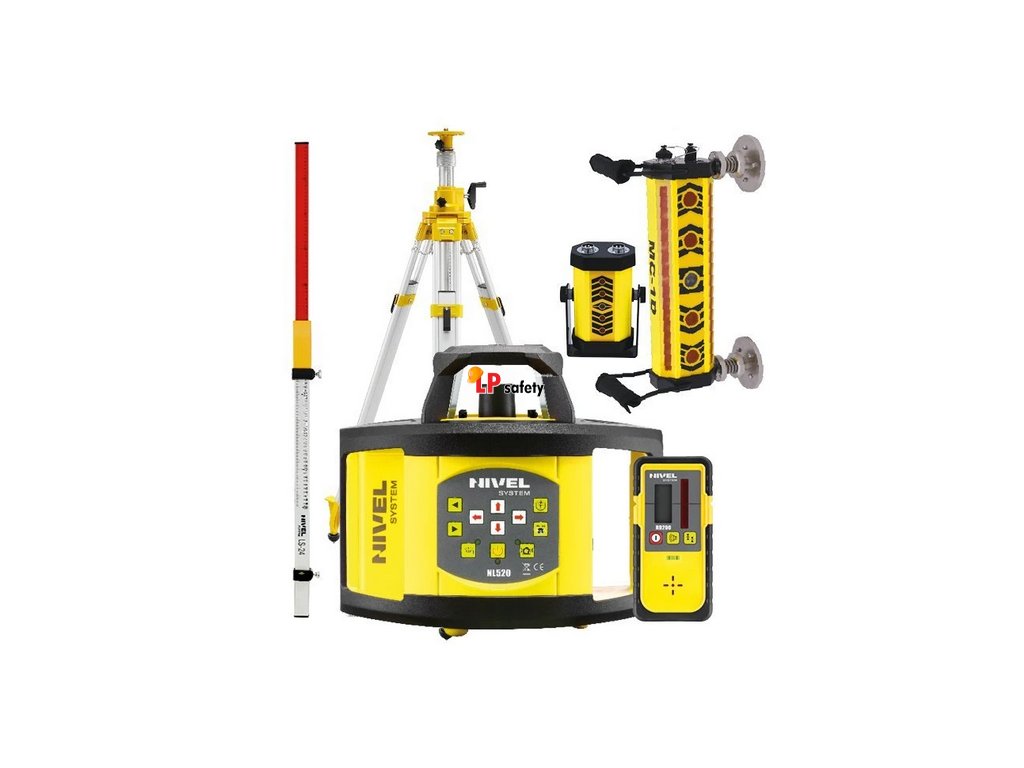

1 SET Statív SJJ32 robustný hliníkový statív s páčkami a výsuvným ramenom minimálna výška 1,30m maximálna výška 3,20m hmotnosť 7,2kg NL520R červený laserový lúč ±1,0mm/10m, 500m 2 roviny: horizontálna/vertikálna manuálne sklony: ± 10% prijímač s milimetrovou stupnicou, Li-ion akumulátor stupeň odolnosti IP54, diaľkový ovládač Nivelačná lata LS-24 hliníková teleskopická lata 2,4m s libelou a s prepravným púzdrom
2 SET Statýv SJJ32 robustný hliníkový statív s páčkami a výsuvným ramenom minimálna výška 1,30m maximálna výška 3,20m hmotnosť 7,2kg NL540R červený laserový lúč ±1,0mm/10m, 500m 2 roviny: horizontálna/vertikálna digitálne sklony: ± 10% v dvoch osiach prijímač s milimetrovou stupnicou, Li-ion akumulátor stupeň odolnosti IP54 dialkový ovládač Nivelačná lata LS-24 hliníková teleskopická lata 2,4m s libelou a s prepravným púzdrom

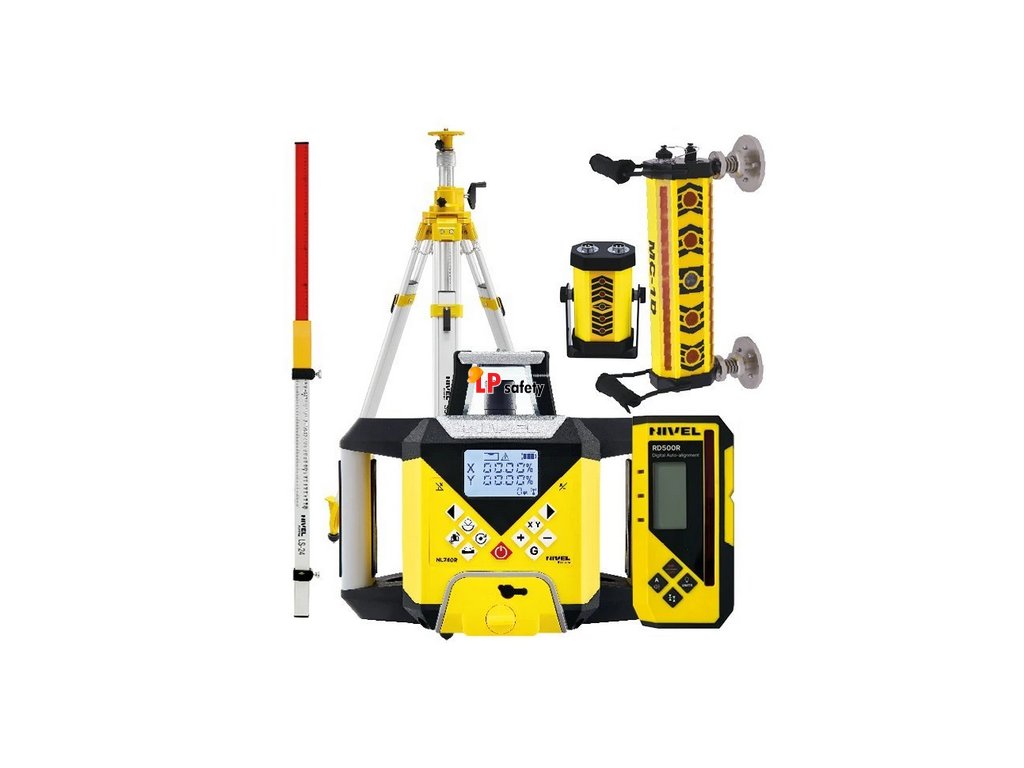

3 SET Statív SJJ32 robustný hliníkový statív s páčkami a výsuvným ramenom minimálna výška 1,30m maximálna výška 3,20m hmotnosť 7,2kg NL720R zelený laserový lúč ±0,72 mm/10 m, 700m automatické zacielenie na prijímač 2 roviny: horizontálna/vertikálna digitálne sklony: ± 10%  v dvoch osiach prijímač s milimetrovou stupnicou, Li-ionn akumulátor stupeň odolnosti IP65 diaľkový ovládač Nivelačná lata LS-24 hliníková teleskopická lata 2,4m s libelou a s prepravným púzdrom

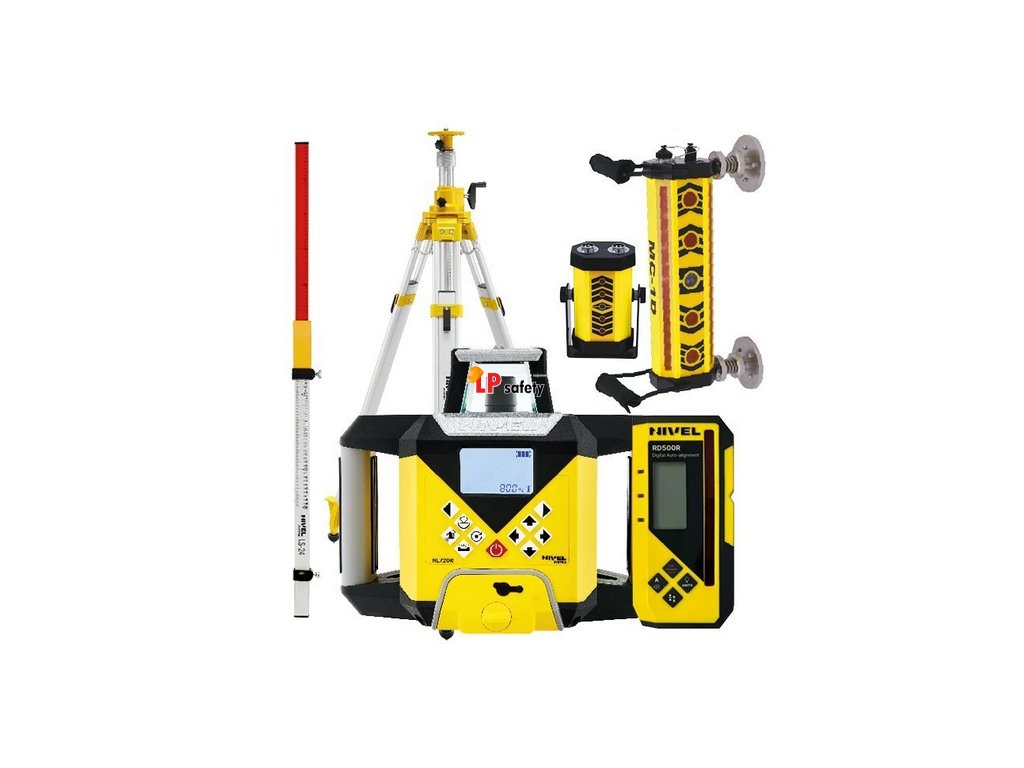

4 SET Statýv SJJ32 robustný hliníkový statív s páčkami a výsuvným ramenom minimálna výška 1,30m maximálna výška 3,20m hmotnosť 7,2kg NL740R červený lasrový lúč ±0,72 mm/10 m, 700m automatické zacielenie na prijímač 2 roviny: horizontálna/ vertikálna digitálne sklony: ± 10 % v dvoch osiach prijímač s milimetrovou stupnicou, Li-ion akumulátor stupeň odolnosti IP65, diaľkový ovládač Nivelačná lata LS-24 hliníková teleskopická lata 2,4m s libelou a s prepravným púzdrom

• riadenie chodu strojov - nakladače, rýpadlo-nakladače, bagre, buldozéry, grejdery
• zemné práce - urovnávanie terénu, výkopy, svahy
• vodovodné a kanalizačné práce - kontrola hĺbky výkopu (aj so sklonom)
