Podrobný popis
MC-1D s klapkami
Systém pre riadenie dozerov, ktorý umožňuje ovládať výšku pracovného prvku stroja z kabíny obsluhy.
Obsluha tak má neustály prehľad o výške lopaty alebo radlice stroja vzhľadom k stanovenej referenčnej línii (označenej hladinou lasera). Pozorovaním indikácií na snímači stroja (alebo na displeji v kabíne) obsluha získava informáciu, či môže ešte materiál zbierať/kopať – či je už v predpokladanej hĺbke, čím odpadá podrezávanie a kopanie.
Systém sa skladá z laserového senzora, ktorý prijíma signál z hladiny lasera a pomocou LED indikátorov informuje obsluhu o aktuálnej výške, na ktorú má byť pracovný prvok (vedierko, radlica) nastavený. Táto informácia sa objaví aj na kabínovom prijímači (RD-1MC), ktorý slúži ako displej. Takto konfigurovaná zostava umožňuje rýchlo a efektívne vykonávať zemné práce aj so sklonmi - bez nutnosti vykonávať kontrolné merania.
Univerzálne riešenie pre mnoho typov strojov (buldozéry, bagre, rýpadlo-nakladače)
- Rýchlejšia práca, vyššia efektivita – stroj toho zvládne viac súčasne
- Zvýšená presnosť práce
- Úspora materiálu vďaka presnejšiemu vyrovnaniu povrchu
- Najjednoduchšie riešenie pre ovládanie prevádzky stroja - jednoduché, intuitívne ovládanie
- Jednoduchá a rýchla inštalácia - montáž/demontáž snímačov zo stroja, ľahký prenos na iný stroj
- Žiadne opravy, žiadne kopanie - menšie riziko ľudskej chyby
- Úspora času - menej nepriamych meraní, zníženie počtu kontrol počas práce (prácu je možné priebežne sledovať bez opustenia kabíny)
- Riadenie práce v kabíne operátora - prenos signálu na displej kabíny (MC-RD1)
Ovládajte chod stroja, pracujte rýchlejšie, presnejšie a ekonomickejšie
Pri vykonávaní zemných prác strojmi vznikajú problémy súvisiace s niveláciou. Doteraz boli do tohto procesu zapojení ďalší ľudia (alebo zememeračské tímy). Staveniská využívajúce takéto metódy sú často drahé, majú dlhú životnosť a vyžadujú špecializáciu a vysokú presnosť. Dá sa to urobiť jednoduchšie, presnejšie a rýchlejšie?
Riešenie merania – Nivel System MC-1D
Tento proces je možné automatizovať, zjednodušiť a skrátiť pomocou laserovej technológie, ktorá uľahčuje a urýchľuje prácu v každej fáze. V tomto riešení dokáže laserový elektronický systém vďaka senzoru inštalovanému na ramene rýpadla riadiť výšku a sklon výkopu. Práca je presnejšia a rýchlejšia. Systém Nivel System MC-1D je hotová pojazdná sada, montáž nie je problém a obsluha stroja ju môže vykonať bezprostredne pred zahájením nivelácie a po práci je možné prvky uložiť do kufra.
Laserový senzor MC-1D je pripevnený k stroju pomocou svoriek. Jasný a jasný diódový displej (LED) na senzore informuje obsluhu, či má v daný okamih lopatu spustiť alebo zdvihnúť. MC-1D má navyše schopnosť prenášať signál cez kábel do prijímača MC-RC1, ktorý (fungujúci ako displej v kabíne) informuje obsluhu o aktuálnej polohe lopaty a radlice – to je dôležité pri pracovných podmienkach zabrániť obsluhe v sledovaní senzora MC-1D. Pokiaľ je požadovaný sklon nastavený na úrovni, môže ho operátor realizovať na základe nameraných hodnôt senzorov, bez merania, bez prevodov a bez rizika chyby – a predovšetkým oveľa rýchlejšie!
Systém pracuje s rotačnými laserovými nivelačnými prístrojmi s červeným lúčom. Úroveň je umiestnená v osi cesty, ihrisko, štvorec (na jej okraji), čo umožňuje určiť rovinu so sklonom bez nutnosti pohybovať laserom. V prípade úrovní Nivel System môže obsluha stroja meniť nastavenie prístroja na diaľku pomocou diaľkového ovládača. Zemné práce sa často skladajú z niekoľkých fáz (napr. urovnanie terénu, drenáž, zhotovenie základových vrstiev / pokládka kameniva (rôznych frakcií), pokládka povrchu. Laserovú techniku Nivel System je možné úspešne použiť vo všetkých fázach. To výrazne uľahčuje získanie vhodnej hrúbky jednotlivých frakcií kameniva Použitie snímača MC-1D na bagre umožňuje obsluhe pripraviť výkop s väčšou presnosťou (bez kopania viac dní a po prechode na laserovú technológiu Nivel System sa doba prevádzky skráti o minimálne o polovicu Vyššia efektivita sa prejavuje aj v znížení mzdových nákladov (kratší pracovný čas a úspora stavebných materiálov, vďaka ktorým je táto technológia dostupná aj pre najmenšie firmy).
Ako funguje laserový systém Nivel System MC-1D?
Hladina vysiela okom neviditeľný laserový lúč prijímaný senzorom MC-1D. Lúč rotujúci okolo zvislej alebo naklonenej osi rýchlosťou niekoľkých stoviek otáčok za minútu vytvára vodorovnú alebo naklonenú rovinu v jednom alebo dvoch smeroch. Táto rovina (ktorú je možné presne nastaviť na ovládacom paneli lasera) je referenčnou rovinou pre senzor nainštalovaný na stroji. Pri kopaní sleduje obsluha indikácia farebných diód na senzoroch. Zobrazujú aktuálnu polohu lopaty vzhľadom k referenčnej rovine a poskytujú jednoduché správy: „Spustiť lopatu alebo radlicu“, „Zdvihnúť lopatu alebo radlicu“, „Udržiavať“. Tieto informácie sú tiež prezentované v kabíne operátora prostredníctvom prijímača Nivel System MC-RC1.
- MC-1D – prijímač strojov so vstavanou nabíjateľnou batériou
- MC-RC1 -ukazovateľ do kabíny
- Kábel spájajúci prijímač s displejom v kabíne
- Kábel pre pripojenie zdroja 12V / 24V (svorky)
- Nabíjačka

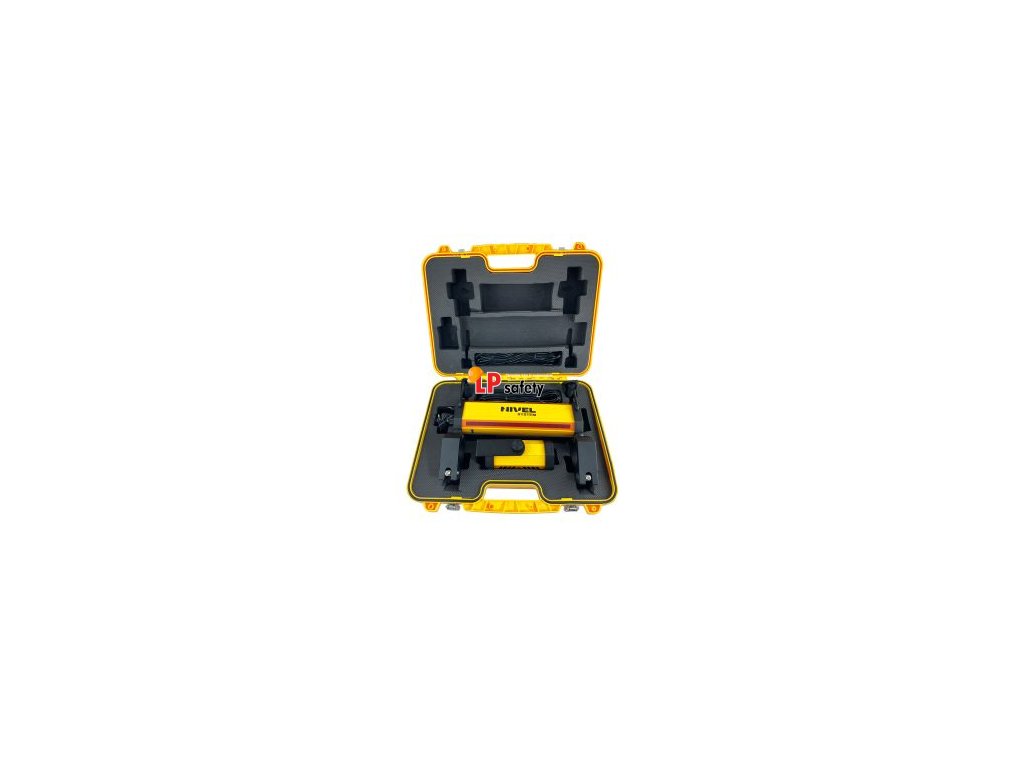

- Prepravný kufrík
|
 |
| + Variant vybraného príslušenstva |
|
|

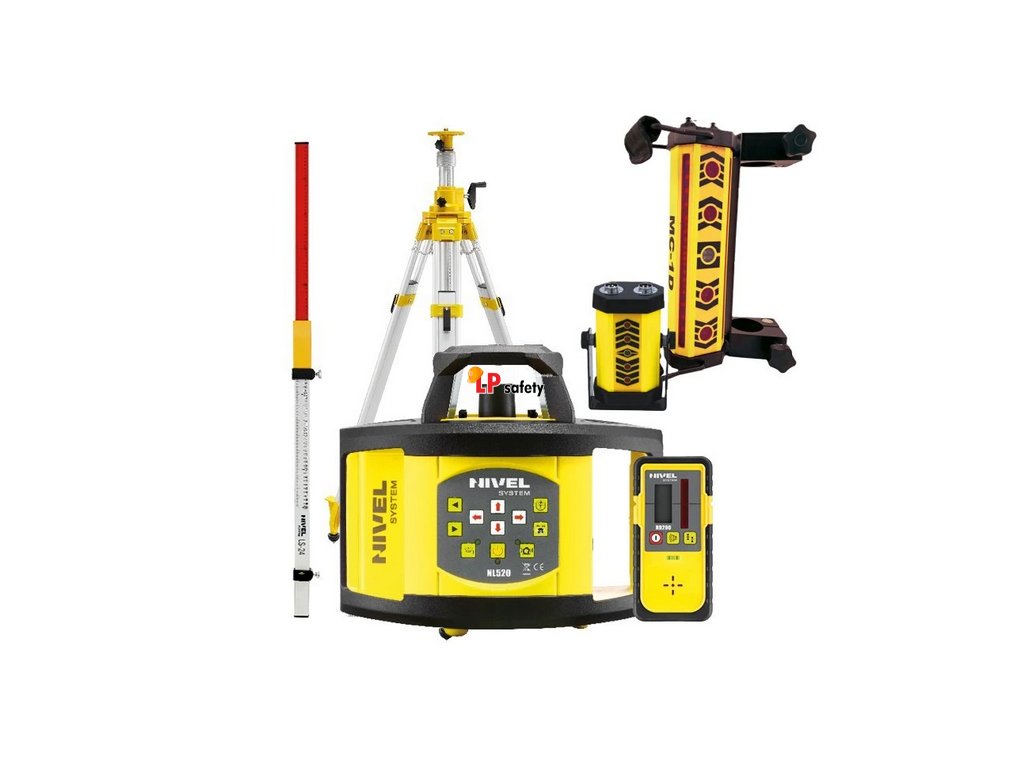

1 SET
- Statív SJJ32
- robustný hliníkový statív s páčkami a výsuvným ramenom
- minimálna výška 1,30m
- maximálna výška 3,20m
- hmotnosť 7,2kg
- NL520R
- červený laserový lúč
- ±1,0mm/10m, 500m
- 2 roviny: horizontálna/vertikálna
- manuálne sklony: ± 10%
- prijímač s milimetrovou stupnicou, Li-ion akumulátor
- stupeň odolnosti IP54, diaľkový ovládač
- Nivelačná lata LS-24
- hliníková teleskopická lata 2,4m
- s libelou a s prepravným púzdrom
|
 |
|
|
|
|
|
|
|
|
|
2 SET
- Statýv SJJ32
- robustný hliníkový statív s páčkami a výsuvným ramenom
- minimálna výška 1,30m
- maximálna výška 3,20m
- hmotnosť 7,2kg
- NL540R
- červený laserový lúč
- ±1,0mm/10m, 500m
- 2 roviny: horizontálna/vertikálna
- digitálne sklony: ± 10% v dvoch osiach
- prijímač s milimetrovou stupnicou, Li-ion akumulátor
- stupeň odolnosti IP54
- dialkový ovládač
- Nivelačná lata LS-24
- hliníková teleskopická lata 2,4m
- s libelou a s prepravným púzdrom
|
 |
|
|
|
|
3 SET
- Statív SJJ32
- robustný hliníkový statív s páčkami a výsuvným ramenom
- minimálna výška 1,30m
- maximálna výška 3,20m
- hmotnosť 7,2kg
- NL720R
- zelený laserový lúč
- ±0,72 mm/10 m, 700m
- automatické zacielenie na prijímač
- 2 roviny: horizontálna/vertikálna
- digitálne sklony: ± 10% v dvoch osiach
- prijímač s milimetrovou stupnicou, Li-ionn akumulátor
- stupeň odolnosti IP65
- diaľkový ovládač
- Nivelačná lata LS-24
- hliníková teleskopická lata 2,4m
- s libelou a s prepravným púzdrom
|
 |
|
|
|
|
|
|
|
|
|
4 SET
- Statýv SJJ32
- robustný hliníkový statív s páčkami a výsuvným ramenom
- minimálna výška 1,30m
- maximálna výška 3,20m
- hmotnosť 7,2kg
- NL740R
- červený lasrový lúč
- ±0,72 mm/10 m, 700m
- automatické zacielenie na prijímač
- 2 roviny: horizontálna/ vertikálna
- digitálne sklony: ± 10 % v dvoch osiach
- prijímač s milimetrovou stupnicou, Li-ion akumulátor
- stupeň odolnosti IP65,
- diaľkový ovládač
- Nivelačná lata LS-24
- hliníková teleskopická lata 2,4m
- s libelou a s prepravným púzdrom
|
 |
- riadenie chodu strojov - nakladače, rýpadlo-nakladače, bagre, buldozéry, grejdery
- zemné práce - urovnávanie terénu, výkopy, svahy
- vodovodné a kanalizačné práce - kontrola hĺbky výkopu (aj so sklonom)
Dodatočné parametre
|
|
Nivel system |
|
|
(±10mm), (±20mm) |
|
|
25 cm, 360° |
|
|
laser (červena) |
|
|
svorka |
|
|
7,2V NiMh nabíjateľná batéria (2500mAh) |
|
|
15 hodín |
|
|
-20°C ~ +50°C |
|
|
IP54 |
|
|
280 x 280 x 130 mm |
|
|
5,5 kg |
