Univerzálne použitie
Zariadenie umožňuje pracovať s horizontálnymi aj vertikálnymi lúčmi. Rovinu je možné naklápať v jednom alebo dvoch smeroch (digitálne - LCD), takže laser je možné použiť pre práce ako je vylievanie podláh, vyrovnávanie a príprava povrchov pre dlažobné kocky, športoviská alebo komunikácia - zabezpečenie odvodu vody v súlade s navrhnutým svahy. Počas stavebných prác sa laserová olovnica stáva užitočnou, pretože tvorí os rotačne generovanej laserovej roviny. Táto funkcia zaisťuje presné vyrovnanie lasera pri práci kolmo alebo pri prenášaní bodov (olovnica sa zobrazuje súčasne hore a dole). Pri práci vonku a na dlhšie vzdialenosti sa používa laserový senzor na zabezpečenie príjmu signálu v dosahu 500 m (pracovný priemer). Rôzne rýchlosti otáčania hlavy zaisťujú využitie lasera ako na inštalačné práce vo vnútri budovy, na vonkajšiu niveláciu, tak na ovládanie strojov, kde sú vyžadované otáčky (600 ot./min.).
Presné a spoľahlivé vybavenie
Nivelácia je založená na elektronickom kompenzátore, ktorý eliminuje vibrácie a zaisťuje presné vyrovnanie laserovej roviny. Elektronický kompenzátor je oproti magnetickému oveľa presnejší, najmä v prípade stavebných meraní, kde môže dôjsť k vibráciám plochy vplyvom prevádzky ťažkej techniky. Preto vďaka NL540G získavame spoľahlivé a presné merania. Zariadenie je odolné proti prachu a vode, certifikované triedou IP54. Otočná hlava je navyše pokrytá skleneným telom a puzdro lasera má gumené kryty, ktoré chránia pred poškodením nárazom.

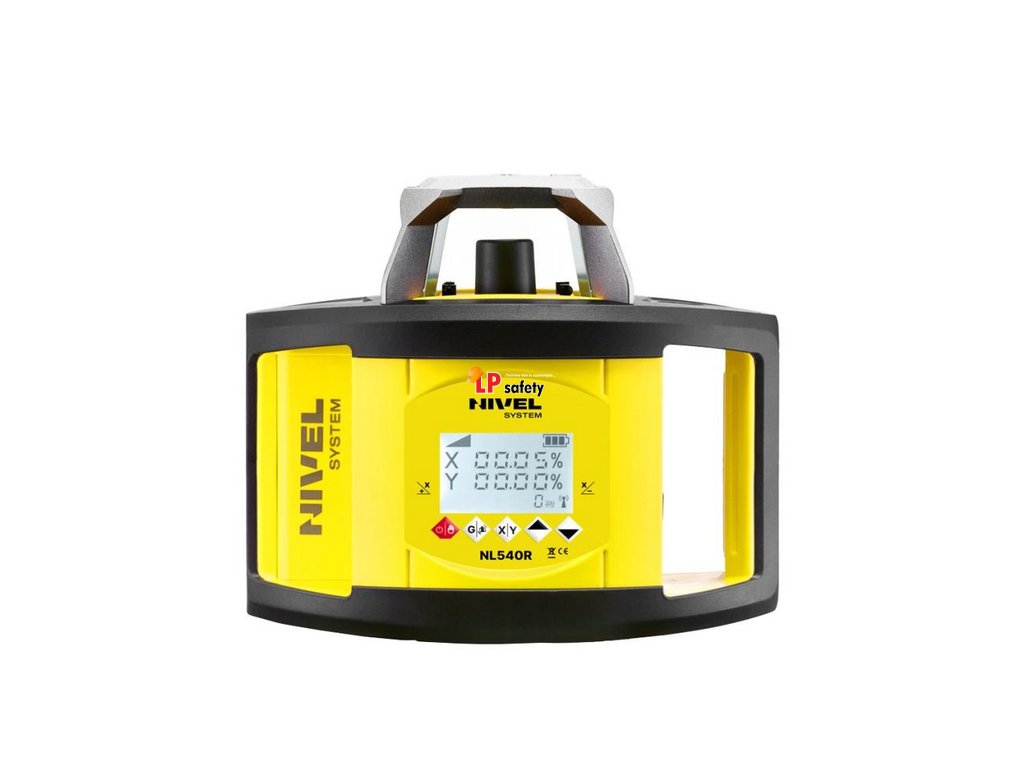

Jednoduchá a pohodlná obsluha NL540R má intuitívny ovládací panel.
Správa funkcií vrátane zadávania prírastkov prebieha digitálne (hodnoty sú prezentované na veľkom a čitateľnom LCD displeji). Funkcie lasera je možné ovládať ako z paluby prístroja, tak pomocou diaľkového ovládača (diaľkový ovládač má navyše LCD displej - kde sú prezentované prevádzkové parametre prístroja. Zariadenie je napájané účinnými lítium-iónovými batériami, ktoré umožňujú cca. 50 hodín prevádzky a nemajú pamäťový efekt (nepoškodia so nadmerným prebíjaním) Zariadenie je možné napájať aj priamo zo siete. ľahko ovládateľný inštalovať na stavenisku a počas prepravy.
Laserová nivelácia – pracujte rýchlejšie, presnejšie a bez obmedzení
NL540R sa veľmi jednoducho a rýchlo používa. Stačí ho umiestniť na statív, laserovú policu alebo inú stabilnú základňu a zapnúť napájanie. Zariadenie sa automaticky vyrovná. Laserová hlava vodováhy sa otáča okolo svojej osi a vytvára tak dokonale vodorovnú laserovú rovinu, ktorá dokáže pokryť viac ako 19 hektárov pôdy. Meranie výškového rozdielu vykonáva jedna osoba pomocou laserového senzora s údajmi viditeľnými aj na slnku. Pri práci vo vnútri budovy často nie je nutné použitie senzora, pretože laserový lúč je viditeľný. V tomto prípade môžeme použiť laserový terč s milimetrovou stupnicou (súčasťou lasera Nivel System).
Vyrovnanie pozemku, výstavba komunikácií a parkovísk, dlaždičské práce
Laserová rovina generovaná laserom je referenčná základňa, prostredníctvom ktorej určíme výškové súradnice, všetko s vysokou, milimetrovou presnosťou. Táto rovina môže byť naklonená v jednom alebo v dvoch smeroch. Sklony sa nastavujú ručne (ručne). Na hlave lasera je zameriavač, aby sa zmestil do osi pádu. Umiestnením lasera nad jeden bod a jeho namierením na druhý získame priamku/os, pozdĺž ktorej bude rovina lasera naklonená. Správne umiestnenie lasera uľahčuje funkcia laserovej olovnice, ktorá generuje laserový bod smerom dole a zaisťuje správne umiestnenie hladiny nad požadovaným bodom. Nemusíme prevádzať výšky, sčítať alebo odčítať – stačí nakloniť roviny v súlade s konštrukčnými pokynmi a začať merať. Kdekoľvek na stavbe (v dosahu lasera) - laserový lúč nám ukáže správne súradnice. Hladina má funkciu alarmu nadmorskej výšky. To je veľmi dôležité v prípade nestabilného povrchu, na ktorom je laser umiestnený. Zosadnutie pôdy môže spôsobiť nežiaduce zníženie referenčnej čiary, takže zariadenie je možné používať aj v najťažších poľných podmienkach. Umiestnením laserovej vodováhy na kľukový statív so stupnicou na výložníku je možné laserovú rovinu ľahko a rýchlo prispôsobiť požiadavkám (zavedenie výškových zmien - offsetov). Laser stačí na stavbe raz nastaviť a následné výšky základne vozovky zmeniť na statíve. Za zmienku stojí, že rovnako ako v prípade klasických meraní môže byť hladina referenčným podkladom na riadenie chodu strojov. Namontovaním senzora laserového stroja na stožiar buldozéra alebo radlice grejdra alebo na rameno rýpadla môže operátor riadiť prácu v reálnom čase na základe údajov zo senzora. Jednoduché správy ako „zdvihnúť lopatu“ alebo „čepeľ“, „spustiť“ a „ste v požadovanej výške“ pomáhajú obsluhe stroja vykonať prácu tak, ako bola navrhnutá. Jedná sa o obrovské zjednodušenie a zaisťuje zvýšenie efektivity, ovplyvňuje bezpečnosť prác a nezávislosť - obsluha si razbu riadi sama, nepotrebuje podporu geodeta, nie je potrebné naťahovať laná ani nabiehať koly.
Staviame dom s rotačným laserom NL540R
NL540R je ideálny pre všetky typy stavebných prác. Využijeme ho v počiatočných fázach výstavby - urovnanie pozemku alebo odstránenie ornicových vrstiev. Ďalšia fáza zakladania, murárske práce, liatie podláh - dokonalú úroveň nám ukáže laserová niveleta, rovnako ako sklony (napr. debnenie schodov). Bude to nutné aj na následné stavebné práce a stavbu strechy. Zariadenie má nohy na kryte a vstup pre skrutky statívu na umiestnenie na bok a vytvorenie zvislej roviny. Po zablokovaní kompenzátora môžeme pracovať s akoukoľvek naklonenou rovinou. Veľmi užitočnou funkciou je skenovanie. Lúč sa zužuje, laser generuje lúč len tam, kde ho chceme, a lúč je oveľa viditeľnejší. Pre zmenu parametrov nie je potrebné chodiť do zariadenia; ovládanie je možné vykonávať na diaľku (pomocou diaľkového ovládača). Schopnosť pracovať so zvislým nosníkom je tiež užitočná pri umiestňovaní okien a dverí, rovnako ako pri montážnych prácach. Súčasťou štandardnej výbavy sú navyše laserové okuliare na zlepšenie viditeľnosti lasera. Veľkou výzvou pri stavbe domu sú bezpochyby dokončovacie práce. V dnešnej dobe je ťažké si predstaviť interiérové úpravy bez použitia profesionálnej meracej techniky. Pokládka obkladov, terakoty, sadrokartónové konštrukcie - v rôznych geometrických tvaroch, podhľady, štuky, tapetovanie, stavba vstavaných skríň a kuchynských liniek - tieto práce musia byť vykonané na milimeter presne. Tu sa laser stáva nenahraditeľným. Úroveň Nivel System bude indikovať dokonalé horizontálne, vertikálne a diagonálne línie - to je obrovská pomoc pre profesionálov v obore, ktorá zaručuje dokonalý výsledok. Laserová olovnica je v tomto type práce celkom užitočná.
Zvislá čiara hore a dole bude užitočná na prenos bodov zospodu hore (napr. pri určovaní svetelných bodov stačí nakresliť návrh na podlahu a preniesť body na strop). Navyše je možné laserový lúč zastaviť a generovaný bod je možné voľne pohybovať doľava alebo doprava okolo osi hladiny. To je užitočné pri umiestnení a umiestnení bodov na stenu, napr. elektrickej zásuvky. Aj keď je všetko pripravené: natreté a vyčistené, oplatí sa mať so sebou laserovú vodováhu Nivel System. Pomôže vám vyrovnať plot, postaviť príjazdovú cestu z dlažobných kociek alebo položiť trávnik na záhrade. Pravdepodobne bude v ďalších rokoch užívania domu potrebné zavesiť obraz, zrkadlo alebo knižnicu – potom nie je potrebné používať úrovne alebo špiniť steny ceruzkou. Laser ukáže čiary a po inštalácii nezostanú žiadne stopy merania.
Založili sme záhradu rotačným laserom NL540R
Rovnako ako pri cestných prácach, aj pri záhradníckych prácach (zakladaní záhrad, trávnikov) je veľmi dôležité plochu riadne vyrovnať. V opačnom prípade sa budeme musieť vysporiadať s lokálnou akumuláciou dažďovej vody, ktorá následne ovplyvní estetickú hodnotu záhrady. Tieto práce budú vykonávané pomocou vodováhy Nivel System NL540R (nivelácia s rovinami naklonenými v dvoch smeroch). Pri výsadbe stromov alebo živých plotov sa určite bude hodiť možnosť pracovať so zvislým lúčom na vyznačenie čiary pozdĺž. Vďaka tejto možnosti môžete vysadiť napríklad tuje a tie potom každú jar rovnomerne zrezať. Všetky tieto činnosti je možné vykonávať pod dokonale vyrovnanou laserovou rovinou Nivel System.
Pokládka potrubia, vody a kanalizácie pracuje s rotačným laserom NL540R
Nivel System určite nájde uplatnenie pri výstavbe vodovodnej a kanalizačnej infraštruktúry. V tomto prípade budeme pracovať s vodorovnou rovinou, naklonenou jedným smerom. Následné potrubia budú pridané na základe laserových referencií, čím vznikne potrubie s daným sklonom. Prepnutím hladiny na prácu so zvislým nosníkom môžeme určiť líniu, pozdĺž ktorej budeme kopať ryhu a pokladať potrubie. Týmto spôsobom bude hladina dobre fungovať vo všetkých lineárnych prácach, kde je zachovanie predpokladaného smeru kľúčové. Po zasypaní výkopu bude stále nutný laser Nivel System. Chodník, ulice alebo parkovisko musia byť upravené na verejné používanie. Laser bude mať plné ruky práce - ako pri horizontálnych, tak aj pozdĺžnych prácach (napr. kladenie obrubníkov).
Bezpečné používanie po roky
Napriek bohatej funkčnosti, ktorá radí zariadenie medzi presné meracie prístroje, je možné niveláciu používať v náročných poľných podmienkach na staveniskách. Jeho odolná konštrukcia (vystužená púzdrovými prvkami z odolnej gumy) zaistí dobrý stav zariadenia po roky av prípade akýchkoľvek problémov je k dispozícii služba Nivel System v Poľsku. Zákazníci majú zaistenú podporu v prípade akýchkoľvek problémov so zariadením, a to ako v záručnej dobe, tak aj po jej skončení. Laserové vodováhy Nivel System sú presné nástroje, ktoré zaistia spoľahlivé a rýchle meranie v mnohých priemyselných odvetviach ako je stavebníctvo, geodézia, priemysel, poľnohospodárstvo atď. Ich prednosťou je univerzálnosť použitia, užívateľsky prívetivé ovládanie a kvalita spracovania zaisťujúca bezproblémovú prevádzku aj v najťažších podmienkach a to všetko za dostupnú cenu.

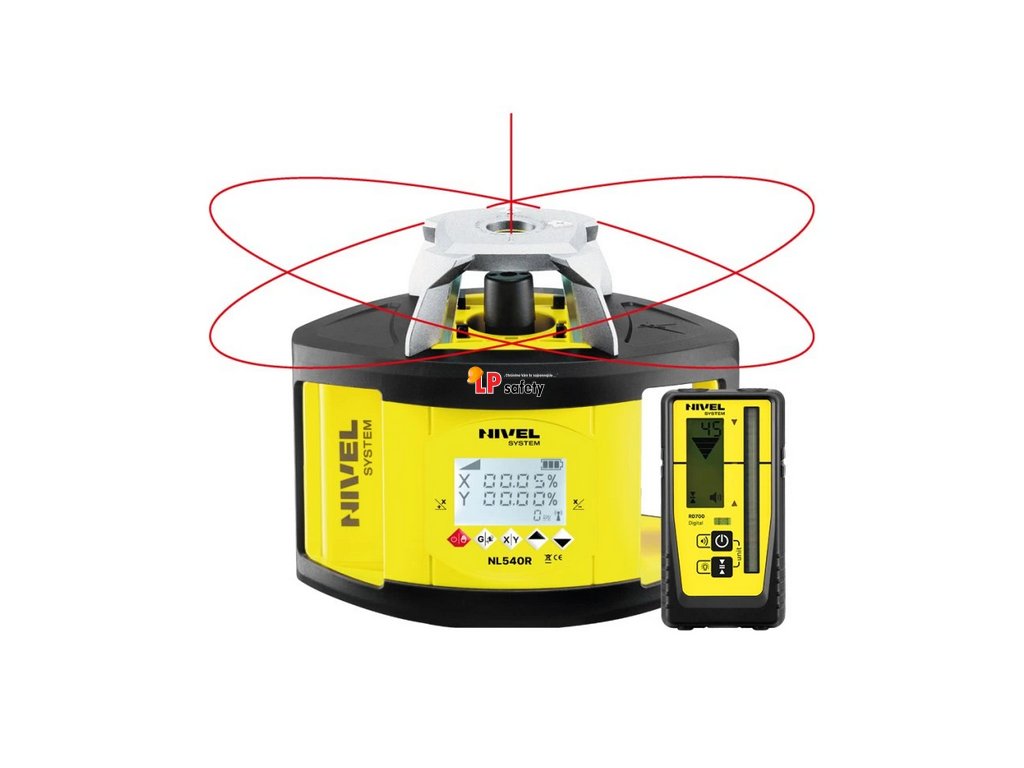

- NL540R – rotačný laser – 1 ks
- RD700 Digital – laserový senzor – 1 ks
- NL-BR 600 – držiakom – 1 ks
- RC-5 DS – diaľkový ovládač (LCD) – 1 ks
- AKU LI-ION – sada nabíjateľných Li-on batérií – 1 ks
- CH-5 – nabíjačka – 1 ks
- TR-R – laserový terč – 1 ks
- GL-R – laserové okuliare – 1 ks
- Manuál – 1 ks
- Prepravný kufrík – 1 ks
|
 |
| + Variant vybraného príslušenstva |
|
|

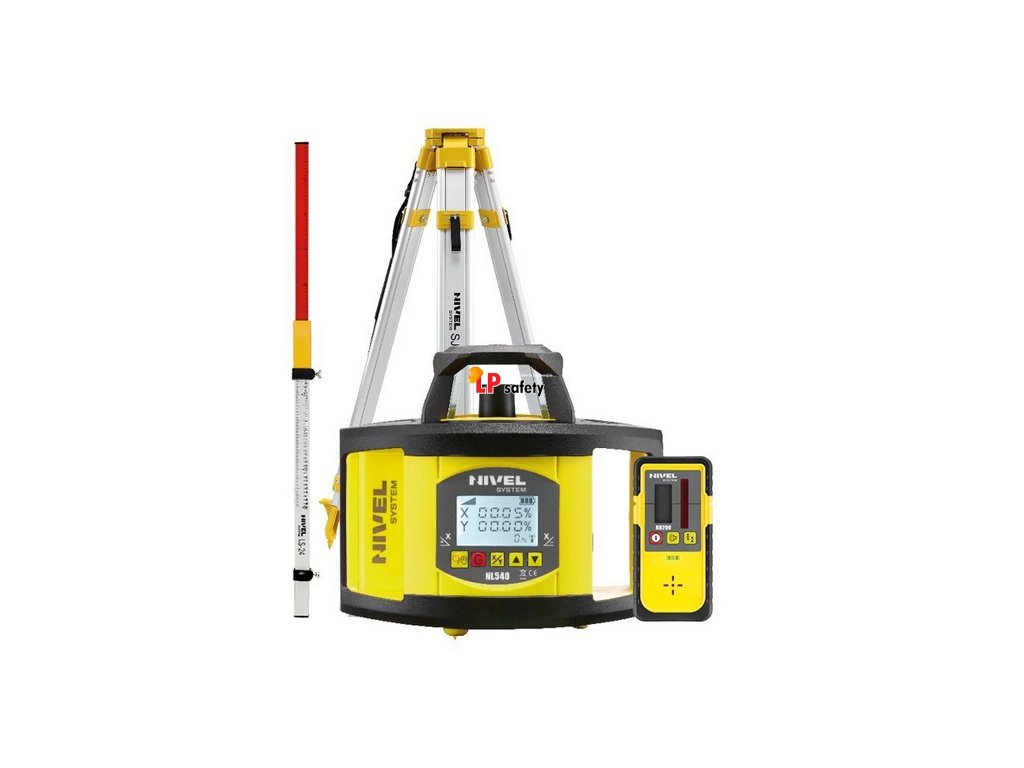

1 SET
- Statív SJJ4
- robustný hliníkový statív s páčkami a svorkami
- minimálna výška 1,10m
- maximálna výška 1,88m
- hmotnosť 5,6kg
- Nivelačná lata LS-24
- hliníková teleskopická lata 2,4m
- s libelou a s prepravným púzdrom
|
 |
|
|
|
|
|
|
|
|
|

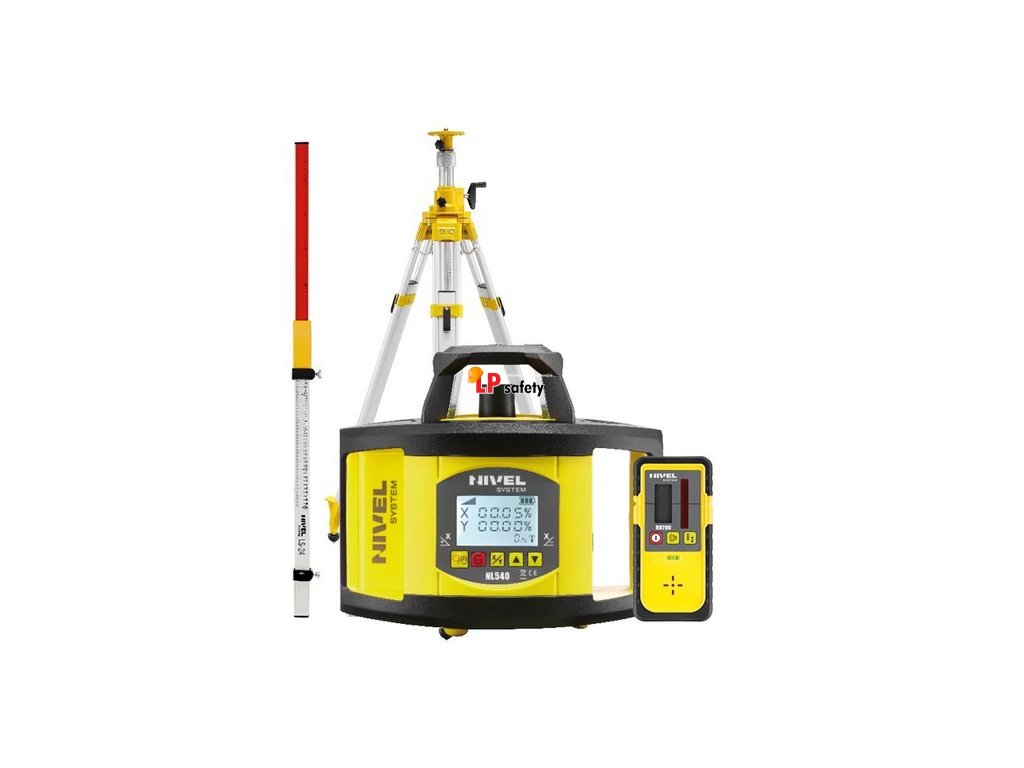

2 SET
- Statýv SJJ32
- robustný hliníkový statív s páčkami a výsuvným ramenom
- minimálna výška 1,30m
- maximálna výška 3,20m
- hmotnosť 7,2kg
- Nivelačná lata LS-24
- hliníková teleskopická lata 2,4m
- s libelou a s prepravným púzdrom
|
 |
Použitie pre:
Dodatočné parametre
|
|
Nivel system |
|
|
zelený (515 nm), trieda 2 |
|
|
±1,0mm/10m |
|
|
500 m (s prijímačom) – priemer |
|
|
± 10% (os X-a, osY ), digitálne |
|
|
±5° |
|
|
1 x horizontálna (360°), 1 x vertikálna (360°) |
|
|
nastaviteľná: max. 600 ot./min |
|
|
0-10°-45°-90°-180° |
|
|
7,4V (Li-ion, 4000 mAh) |
|
|
IP54 |
|
|
-20°C ~ +50°C |
|
|
206 x 206 x 211 mm |
|
|
3,0 kg |
